自動機・省力化機械受託製造.comでは、様々な測定装置を設計・製作しています。

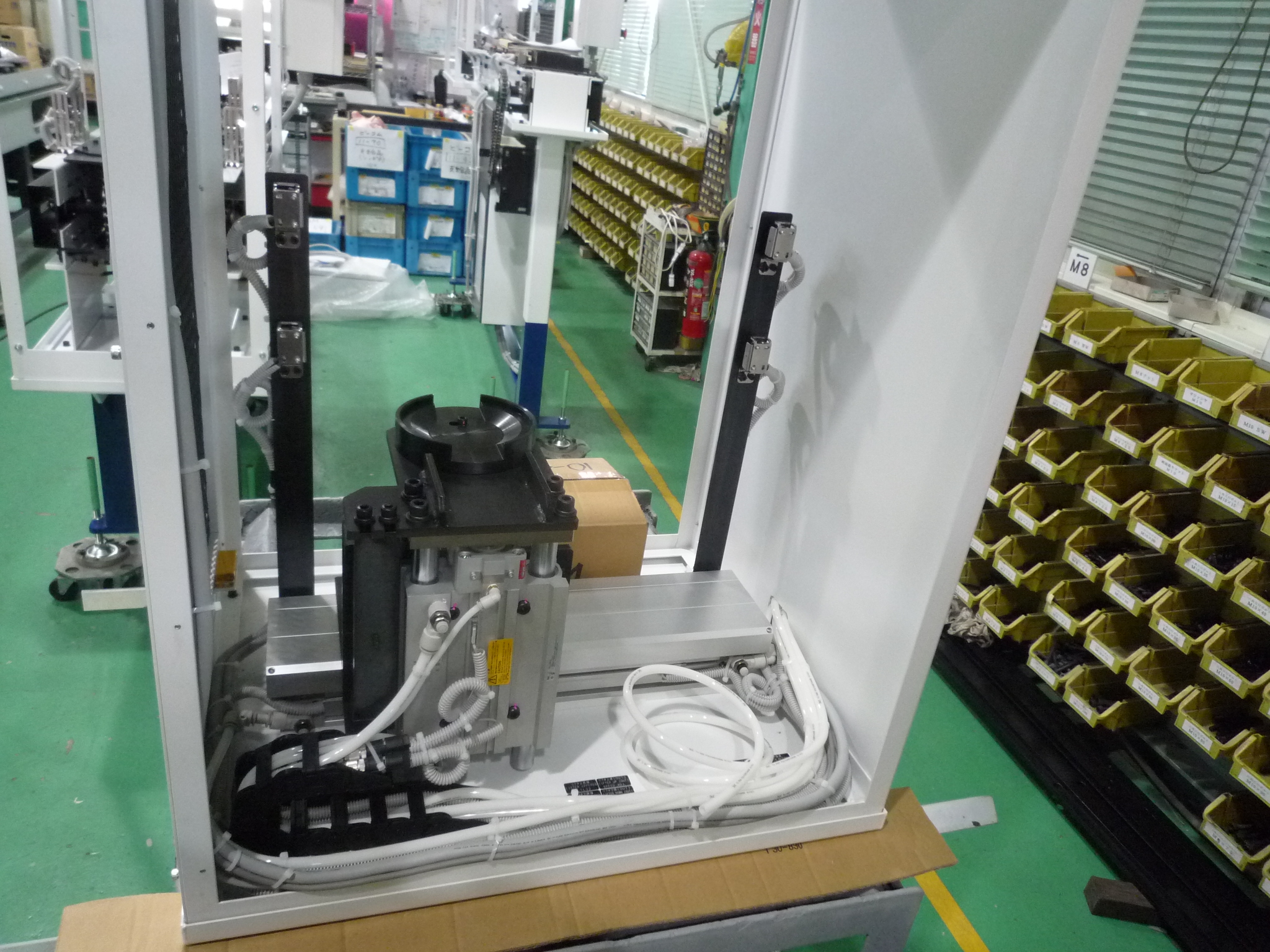

こちらも工作機械間を搬送するために使用しているシフト装置で、ローダーを用いて搬送を行います。

①ローダーがワークを供給
②ローダーの退避指示にてシリンダ1前進(写真奥側へ)
③ローダーが装置外へ退避シリンダ1後退
④シリンダ2前進(写真手前側へ)
⑤位相決め前進
⑥窓部に差し込んだピンをチャック開きにて位相決め確認
⑦位相決めチャック閉じ
⑧位相決め後退
⑨後工程ローダーにてワーク排出
⑩シリンダ2後退(原位置)

このようにローダーとシフト装置を組み合わせることで搬送装置です。
