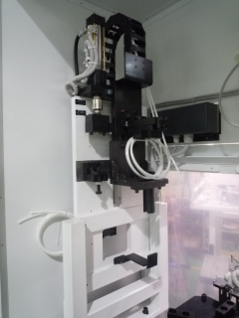

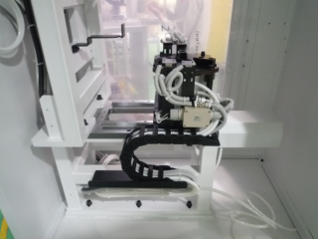

製品画像(様子)

特徴

こちらの製品は、自動機・省力化機械受託製造.comで製作を行った検測装置の一つです。

下記に実際に、自動機を動かした場合の工程について、記載をしています。

①自動運転開始
②ローダー検測チャックにワーク供給
③検測チャック締め
④チャック検測部へ前進
⑤上部検測ヘッド下降
⑥下部検測ヘッド下降
⑦測定1
⑧下部検測ヘッド上昇
⑨上部検測ヘッド上昇しながら測定2
⑩上部検測ヘッド測定箇所を外れたら測定2終了
⑪上部検測ヘッド上昇(上昇端まで)
⑫検測チャック後退
⑬検測チャックゆるめ
⑭ローダーにてワーク排出

測定項目が内径に対して3か所あり、これらを測定するために使用しています。
測定機構としては、側面・上部から測子が入り、測定を行うというもので、
ねじの内径部分の測定の平均値をとり測定を行います。
