製品属性(仕様)

装置
分類		位置決め装置・位相決め装置 業界
分野		自動車業界
ワークキャリア 用途製造ラインにおいて、位相決めを行うための装置
装置
能力		位相決め 工程搬送工程

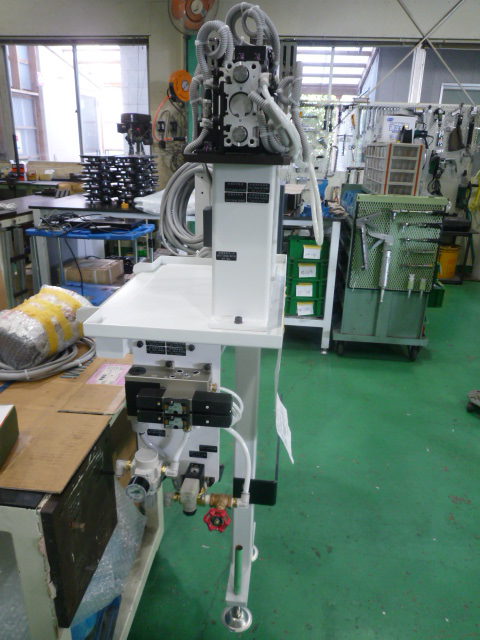

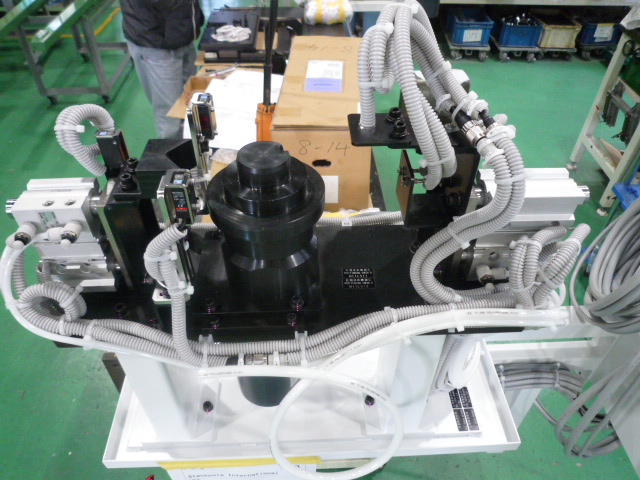

製品画像(様子)

特徴

自動機・省力化機械　受託製造.comでは、様々な自動機の設計・製造を行っています。こちらの自動機は、製造ラインにおけるワーク搬送のための装置で位相決めを行い、特定の加工箇所が自動で工作機械の方向を向くに様にセットするための機能を果たしています。

下記が自動機の動作プロセスとなります。

《自動機の動作プロセス》
①ローダーよりワーク供給
②位相確認SW(装置後ろ側シリンダ)前進
③位相決め回転
④ワーク定位置(回転停止)
⑤位相決め(装置手前側シリンダ)前進
⑥スイッチ確認
⑦位相確認SWシリンダ後退
⑧ローダーがワーククランプ
⑨ローダーが位相決めシリンダ後退指示
⑩位相決めシリンダ後退
⑪ローダーがワーク排出

このような自動機の動作プロセスをとることで必要となる機能を満たしています。
